隆中重工细沙回收零排放江苏淮安项目介绍

日期:2020-09-23 16:59:50  人气:274


    一、用户现场资料及需求

  1、物料类型:河卵石制砂

  (1)、原料成分:40% 0-5mm砂、60%5-100mm河卵石。

  (2)、原料经破碎后进入圆振筛,筛下物料粒径<5mm,水量150m3/h

  (3)、回收干排后尾水处理,水量120m3/h,尾水含固量约≤10%






  2、客户要求:成品砂150T/h。

  本方案对垃圾焚烧生产过程中工序固体颗粒回收,及尾水净化处理,实施方案如下:

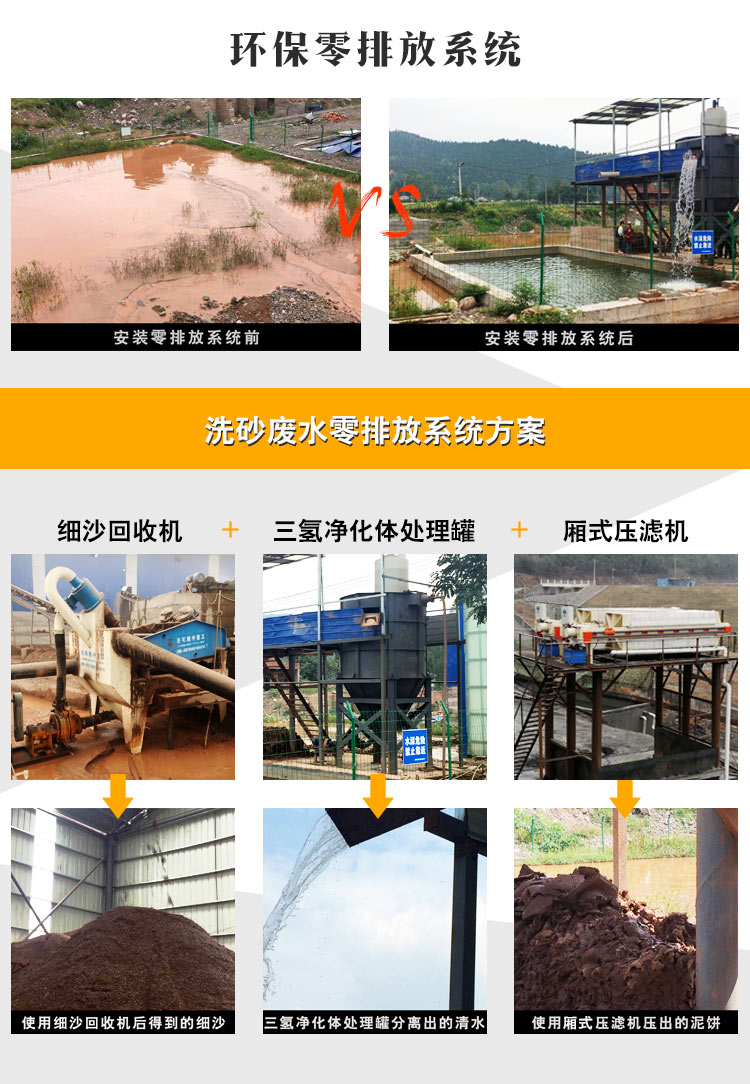

  1.利用细砂回收机,实现跳汰机处理后尾料的颗粒物回收。

  2.利用洗砂回收一体机,实现滚筒筛分后筛下物料的洗净与回收。

  3.利用三氢净化体,实现上述细砂回收机、洗砂回收一体机作业后的尾水净化、泥水分离。

  4.利用厢式压滤机,将三氢净化体浓密后的污泥压成泥饼,实现干堆。

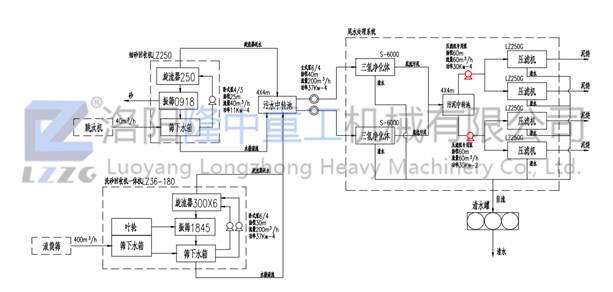

  二、工艺流程如下:

  本方案处理水量400m3/h(细砂回收机处理水量约40 m3/h),工艺流程如下:

  跳汰机处理后料浆自流进入细砂回收机(LZ250)下部水箱,再经细砂回收机内部配置渣浆泵(4/3)抽取进入分离器(FX250),分离器底流进入振筛筛板上,产出成品细砂(固体颗粒)。分离器返水进入返水箱,并自流

  进入污水中转水池(4X4m地下),污水中转水污中的废水由立式泵(6/4)抽取进入三氢净化体(S-6000)。

  滚筒筛筛分后的筛下物料,自流进入洗砂回收一体机(LZ36-180)叶轮水箱,经洗砂回收一体机处理后的物料颗粒由出料口排出,经由皮带机运送到料堆,旋流器溢流尾水自流进入污水中转水池(4X4m地下),污水中转

  水池中的废水由立式泵(6/4)抽取进入三氢净化体(S-6000)。






  经三氢净化体浓密后的泥浆自流进入泥浆中转池,再由压滤机专用泵抽取,打入厢式压滤机,经压滤机压滤成泥饼排出。同时三氢净化体溢流清水,与压滤机压滤出的清水回流到清水中转池,从而实现细砂回收增效、固废

  干排处理及水资源的回收再利用。










  工艺方案优势分析:

  (1)先提取原料泥浆中的细砂,能有效降低后序设备负荷,减小设备型号,从而达到投资小,占地面积小的目的,同时可以减少对设备元件的损伤,延长设备使用寿命。

  (2)泥砂分离、泥水分离及固废干排,步骤明确、分工细致,每台机器结构设计,保证可以发挥其作用,从而达到简单有效的目的。

  (3)细砂回收机具有合理的水路设计,包括返水调节、溢流调节等机构,使整机回收效果更为理想;三氢净化体内部结构根据流体动力学原理设计,充分考虑紊流、沉降等方面因素,在处理量相同的情况下,体积更小,絮凝剂用量更省;厢式压滤机采用全自动程控拉板技术,并在进料口加装压力表及过压保护回流装置,有效保护设备元件及滤布不在过载状态下工作。

  (4)专利设计,工艺合理,结构优化,处理后的水、泥均能达到环保要求。






  三、此方案实现的功能、及预期达到的目标

  1、实现的功能

  (1)泥砂分离-物料中固体颗粒的回收与脱水。

  (2)泥水分离-前期作业产生的尾水净化。

  (3)固废干排-尾水中固体废弃物的干排、干堆处理。



  2、预期达到的目标

  (1)实现物料中固体颗粒回收脱水:-200目以上固体颗粒回收率达80~90%,脱水后物料的含水率达到16~20%。

  (2)实现尾水的净化回用:净化后的尾水悬浮物(SS)低于300mg/L(特殊物料除外),高于GB8978《污水综合排放标准》中有关矿山行业尾水排放的三J排放标准。清水回用率大于90%,符合我国关于工业采矿、选矿等有关水资源重复利用标准。

  (3)实现固体废弃物的干堆干排:压滤过的泥饼含水率小于60~75%,达到关于固体废弃物干堆干排或混合填埋标准。
